Nhiều nhóm kỹ thuật bắt đầu dự án IoT bằng một bo mạch phát triển: thu dữ liệu cảm biến, dựng cổng kết nối (gateway) nhỏ, thử mô hình nhận dạng ảnh tại biên. Đến lúc đưa vào nhà máy mới gặp câu hỏi: lắp trong tủ điện 45 °C, nguồn 24 V chập chờn, bo có trụ được không. Dòng UP Board của AAEON có bốn đời tiêu biểu, mỗi đời trả lời câu hỏi đó một cách khác nhau. Bài này đối chiếu UP Board, UP Squared, UP Squared Pro 7000 và UP Xtreme i14 theo trang chính thức up-board.org của AAEON.
UP là gì trong danh mục AAEON
UP ("UP Bridge the Gap") là thương hiệu bo mạch phát triển của AAEON, bán qua up-board.org và có mặt trong danh mục "UP Boards and UP Systems" trên aaeon.com. Điểm chung của cả dòng: CPU Intel x86 thay vì ARM, cụm cổng mở rộng 40 chân cùng bố trí chân với Raspberry Pi để tận dụng các HAT sẵn có, và có phiên bản máy hộp (UP Squared Edge, UP Squared Pro 7000 Edge) khi cần vỏ bảo vệ.

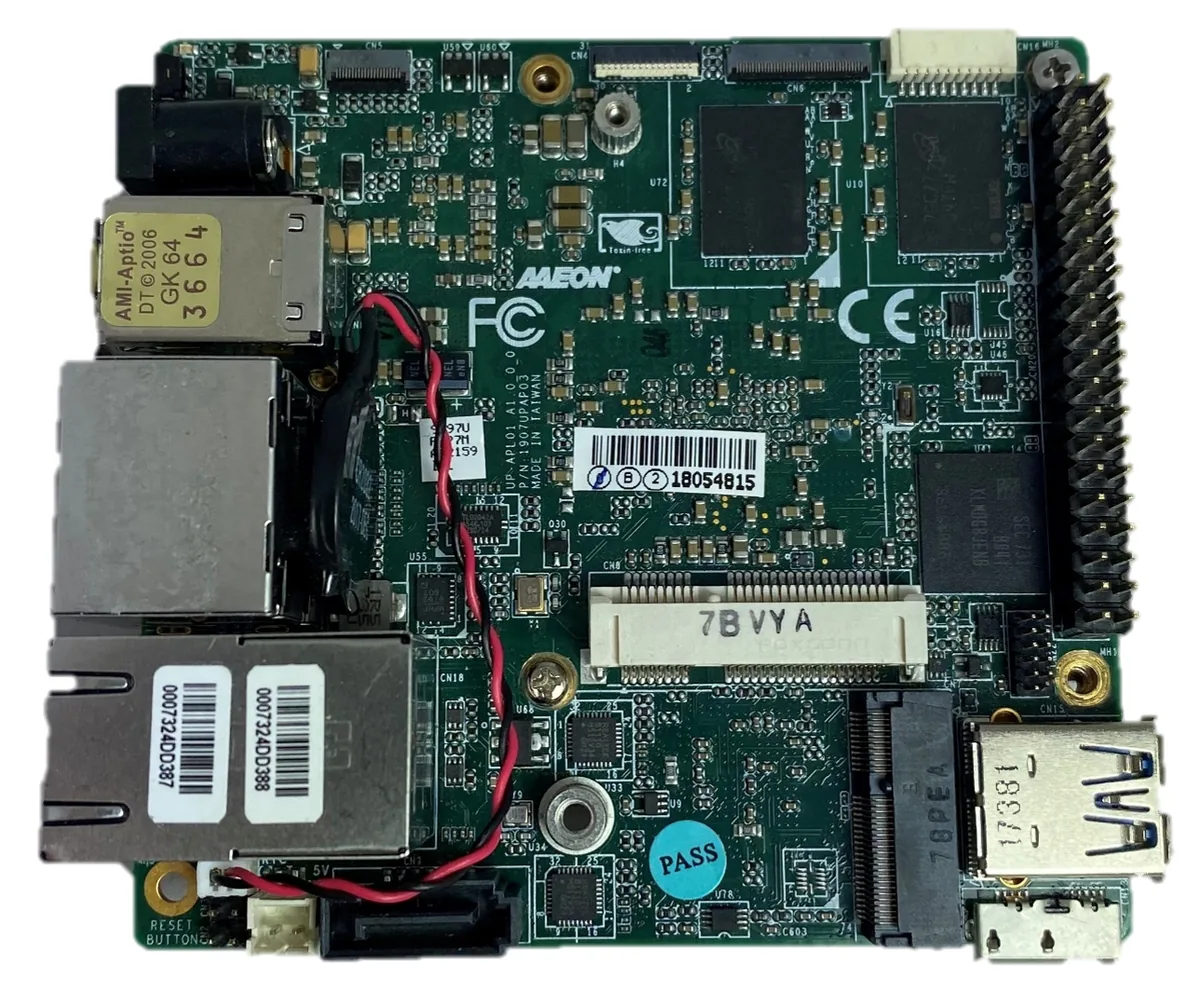

UP Squared: hai cổng Gigabit LAN, HDMI, DisplayPort và cụm 40 chân GP-bus (ảnh up-board.org, AAEON)
Bốn đời bo mạch, bốn mức hiệu năng
Số liệu lấy từ trang thông số từng model trên up-board.org ngày 09/09/2026.
| Tiêu chí | UP Board | UP Squared | UP Squared Pro 7000 | UP Xtreme i14 |
|---|---|---|---|---|
| CPU | Intel Atom x5-Z8350, 4 nhân, tới 1,92 GHz | Atom x7-E3950 / x5-E3940, Pentium N4200, Celeron N3350 | Intel Processor N-series, Atom x7000E, Core i3-N305, tới 8 nhân 3,8 GHz, TDP 9–15 W | Intel Core SoC thế hệ Meteor Lake, tới 14 nhân |
| RAM | 1 / 2 / 4 GB DDR3L | 2 / 4 / 8 GB LPDDR4 | tới 16 GB LPDDR5 hai kênh | LPDDR5 hàn sẵn tới 64 GB, hai kênh |
| Lưu trữ | eMMC 16 / 32 / 64 GB | eMMC 32 / 64 / 128 GB, 1 SATA 3.0 | eMMC tới 64 GB, M.2 2280 M-key PCIe Gen3 x2, SATA3 | 2 M.2 2280 PCIe Gen4 x4 (NVMe), 1 SATA III |
| LAN | 1 GbE (Realtek RTL8111G) | 2 GbE | 2 × 2.5GbE, hỗ trợ TSN | 1 GbE (Intel i219) + 1 × 2.5GbE (Intel i226IT) |
| USB | 4 USB 2.0 A, 2 USB 2.0 header, 1 USB 3.0 OTG | 3 USB 3.0 A, 1 USB 3.0 OTG, 2 USB 2.0 header | 2 USB 3.2 Gen2 A, 1 USB-C 3.2 Gen2, 2 USB 2.0 | 3 USB 3.2 Gen2 A, 1 USB4 Type-C, 1 USB 2.0 A, 2 USB 2.0 header |
| Màn hình | HDMI 1.4a, MIPI DSI/eDP | HDMI 1.4b, DP 1.2 (4K 60 Hz), eDP | HDMI 2.0b, DP 1.2, DP 1.4a qua USB-C | 2 HDMI 2.1, 1 DP 2.1, DP 1.4 qua USB-C |
| Cổng nối tiếp / GPIO | 40 chân kiểu Raspberry Pi 2, 2 UART debug | 40 chân GP-bus + 60 chân EXHAT | 2 RS-232/422/485, 1 UART, 40 chân HAT (GPIO, SPI, I2C, I2S, ADC, PWM) | 2 RS-232/422/485, 1 HSUART, 40 chân HAT |
| Kích thước | 85,6 × 56,5 mm | 90 × 91 mm | 101,6 × 101,6 mm | 120,35 × 122,5 mm |
| Nguồn vào | 5 V DC 4 A, jack 5,5/2,1 mm | 5 V DC 6 A, jack 5,5/2,1 mm | 12 V DC 6 A | 9–36 V DC |
| Tản nhiệt | không quạt | không quạt | không quạt | kèm tản nhiệt có quạt |
| Nhiệt độ vận hành | 0 đến 60 °C | 0 đến 60 °C | 0 đến 60 °C | 0 đến 60 °C |
UP Board: bo mạch khởi đầu
UP Board đời đầu nhỏ ngang Raspberry Pi (85,6 × 56,5 mm), chạy Atom x5-Z8350 với tối đa 4 GB RAM và 64 GB eMMC; trang hãng ghi công suất điển hình 13 W. Phù hợp để học, làm mẫu, đọc cảm biến qua I2C và hiển thị một màn hình HDMI; chỉ có một cổng LAN.
UP Squared: hai LAN, SATA và khe mở rộng 60 chân
UP Squared là bước lên rõ rệt: CPU Apollo Lake, tới 8 GB LPDDR4, hai cổng Gigabit LAN, ba USB 3.0 và một cổng SATA cho ổ 2,5 inch. Cụm 60 chân EXHAT bổ sung cho 40 chân GP-bus. Nhiều nhà tích hợp Việt Nam đã dùng model này làm gateway thu dữ liệu PLC vì có hai LAN vật lý riêng. Nhược điểm trong tủ điện: nguồn 5 V 6 A qua jack DC, phải có bộ đổi nguồn riêng từ 24 V và jack dễ lỏng khi rung.
UP Squared Pro 7000: bo 4 × 4 inch với hai cổng 2.5GbE hỗ trợ TSN, khe M.2 cho SSD và module 5G (ảnh up-board.org, AAEON)
UP Squared Pro 7000: bản 4 inch cho triển khai thật
UP Squared Pro 7000 dùng Intel N-series và Atom x7000E (Core i3-N305 tới 8 nhân), LPDDR5 hai kênh tới 16 GB, hai cổng 2.5GbE có TSN (Time-Sensitive Networking, mạng thời gian thực) và hai cổng RS-232/422/485 thật trên bo. Ba khe M.2 (E-key cho Wi-Fi, M-key cho SSD hoặc card AI, B-key 3052 cho module 5G) đủ dựng một gateway 5G trên diện tích 101,6 × 101,6 mm. Nguồn 12 V DC vẫn cần bộ đổi khi lắp tủ 24 V; bản UP Squared Pro 7000 Edge có sẵn vỏ hộp.

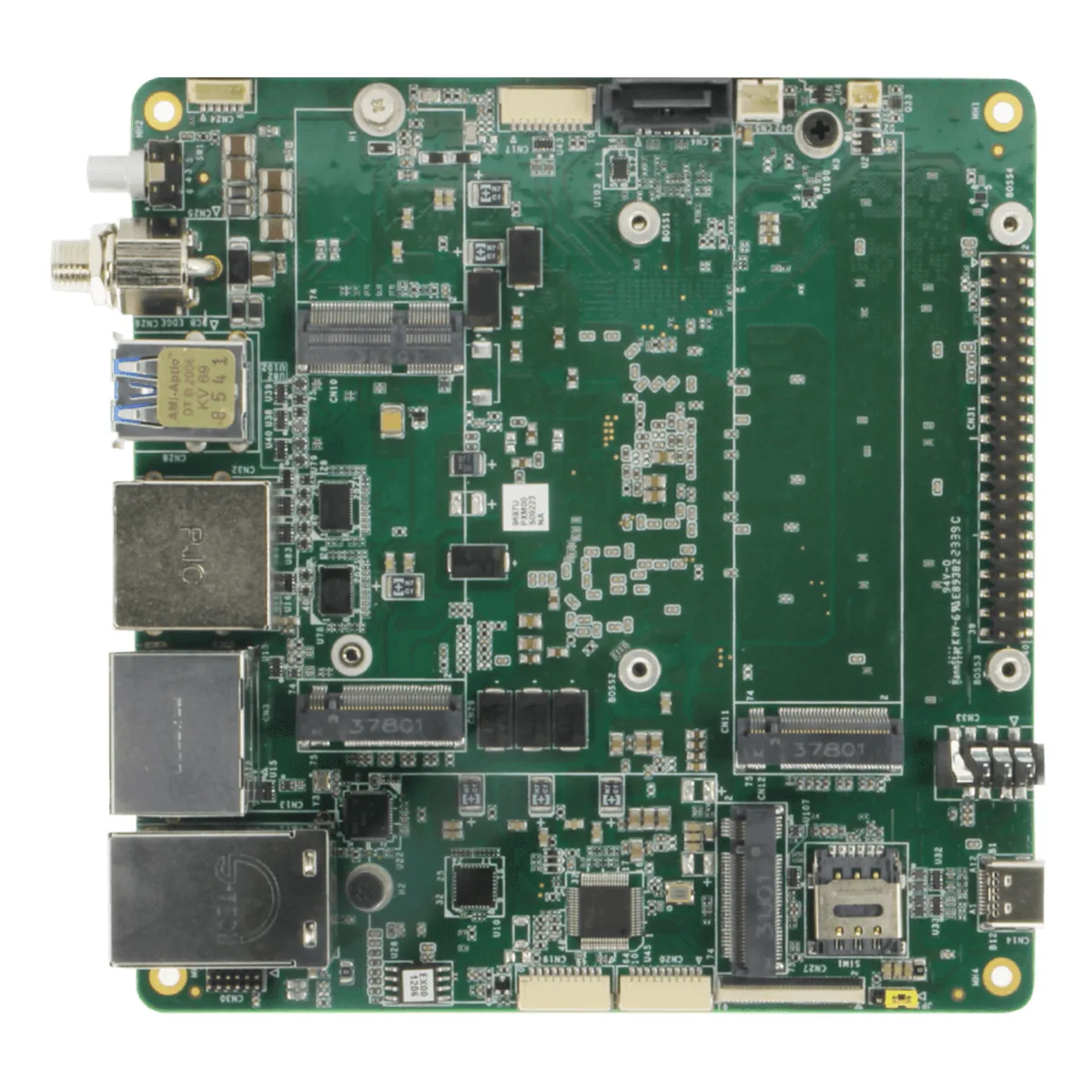

UP Xtreme i14: CPU Intel Core thế hệ Meteor Lake, nguồn 9–36 V, hai khe M.2 PCIe Gen4 cho NVMe hoặc card tăng tốc AI (ảnh up-board.org, AAEON)
UP Xtreme i14: hiệu năng máy trạm trên bo 12 cm
UP Xtreme i14 là bo mạnh nhất trong bốn đời: SoC Intel Core thế hệ Meteor Lake tới 14 nhân, LPDDR5 hàn sẵn tới 64 GB, hai khe M.2 2280 PCIe Gen4 x4, hai HDMI 2.1 cộng DP 2.1, USB4 Type-C. Đây là đời duy nhất nhận nguồn 9–36 V, tức cắm thẳng được nguồn 24 V. Đổi lại, bo đi kèm tản nhiệt có quạt, nên trong môi trường bụi phải tính vỏ máy và chu kỳ vệ sinh.
Chọn theo giai đoạn dự án
-
Làm mẫu, thử giao thức: UP Board hoặc UP Squared.
-
Gateway thu dữ liệu PLC, tách hai mạng: UP Squared (hai GbE) hoặc UP Squared Pro 7000 (hai 2.5GbE có TSN, hai RS-232/422/485 cho thiết bị Modbus cũ).
-
Thị giác máy, suy luận AI tại biên: UP Squared Pro 7000 với card AI M.2, hoặc UP Xtreme i14 khi cần nhiều nhân CPU, hai NVMe và nhiều màn hình.
-
Cần module 5G: cả hai đời mới có khe M.2 3052 B-key; UP Xtreme i14 có sẵn khe nano SIM.
Bo mạch phát triển khác máy tính công nghiệp ở đâu
Khách hay nói "máy tính là máy tính, chạy được là được". Bốn yếu tố dưới đây mới quyết định bo có sống được trong nhà máy:
-
Nhiệt: cả bốn đời UP ghi 0 đến 60 °C. Tủ kín ngoài trời mùa hè có thể vượt mức đó; bo nhúng công nghiệp của AAEON như PICO-ADN4 có bản -40 đến 85 °C, xem bài máy tính nhúng cho tự động hóa công nghiệp.
-
Nguồn: jack DC 5 V hoặc 12 V cần bộ đổi riêng và không có khoá; dải 9–36 V của UP Xtreme i14 hoặc máy hộp BOXER mới chịu được sụt áp khi động cơ khởi động.
-
Rung: RAM hàn sẵn tốt hơn SODIMM trên máy gia công; ổ M.2 bắt vít tốt hơn ổ 2,5 inch cắm cáp SATA.
-

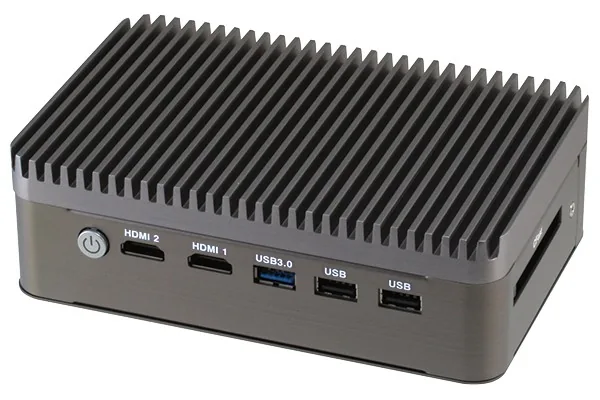

Bụi và lắp đặt: bo trần phải có vỏ; không tự thiết kế vỏ thì chọn bản Edge hoặc máy hộp không quạt như BOXER-6404M hoặc BOXER-6403. Xem thêm bài máy tính nhúng là gì.

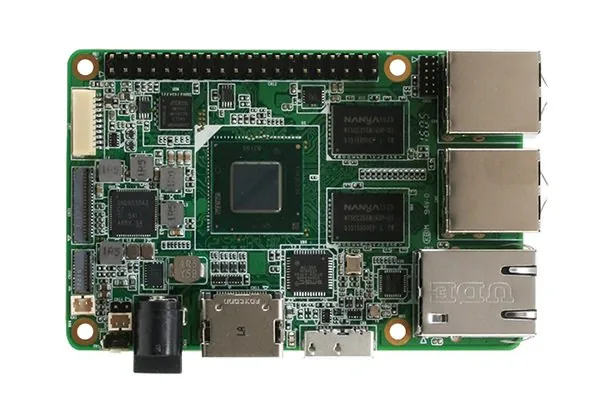

UP Board đời đầu: 85,6 × 56,5 mm, Atom x5-Z8350, nguồn 5 V (ảnh up-board.org, AAEON)
Lộ trình từ bo phát triển sang sản phẩm
Cách làm IPC247 thường tư vấn: làm mẫu trên UP Squared hoặc UP Squared Pro 7000 để chốt phần mềm; chạy thử hiện trường bằng bản Edge có vỏ; khi nhân rộng, chuyển sang máy hộp AAEON cùng nền tảng CPU để giữ nguyên hệ điều hành và driver. IPC247 phân phối bo mạch và máy tính công nghiệp AAEON tại Việt Nam, tư vấn cấu hình theo ứng dụng, cho mượn máy chạy thử và hỗ trợ kỹ thuật khi cài hệ điều hành, driver GPIO hay thiết lập mạng TSN.
Câu hỏi thường gặp về bo mạch UP của AAEON
UP Board có chạy được phần mềm viết cho Raspberry Pi không?
Không chạy trực tiếp vì UP dùng CPU Intel x86, Raspberry Pi dùng ARM. Cụm 40 chân cùng bố trí nên HAT vật lý cắm được, nhưng phần mềm phải biên dịch lại cho x86 và dùng thư viện GPIO của UP.
Bo nào cắm được thẳng nguồn 24 V của tủ điện?
Chỉ UP Xtreme i14 ghi dải nguồn 9–36 V. UP Board và UP Squared cần 5 V, UP Squared Pro 7000 cần 12 V, đều qua bộ đổi nguồn riêng.
Bo UP có dùng được ngoài trời không?
Trang hãng ghi 0 đến 60 °C cho cả bốn đời và bo không có vỏ, nên không dùng trực tiếp ngoài trời. Cần dải nhiệt rộng hoặc cấp IP cao thì chuyển sang bo nhúng bản wide-temperature hoặc máy hộp không quạt của AAEON.
